【产品用途】

GQ47H 型 PN16~PN100 轨道式钢制球阀适用于石油化工、液化石油气储存、炼油厂、天然气、压缩机系统、油气输送管线、轻工、纺织等行业。



【产品特点】

1、启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题

2、上装式结构。对装在管道上的阀门可直接在线检查与维修。能有效减少装置停车,降低生产成本

3、单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题

4、低扭矩设计。特殊结构设计的阀杆,只需配一个小手轮阀门就能轻松启闭

5、楔形密封结构。阀门是靠阀杆提供的机械力,将球楔压到阀座上而密封。使阀门的密封性能不受管线压差变化的影响,在各种工况下密封性能都有可靠保证

6、密封面的自清结构。当球体倾离阀座时,管线中的流体会沿球体密封面成360°均匀通过。不仅消除了高速流体对阀座局部的冲刷,也冲走了密封面上的聚积物,达到自清洁的目的



【执行标准】

结构长度:JB/T7745 GB/T12221

连接法兰:GB/T9113 JB/79 HG20592

对焊端:GB/T12224

检验和试验:JB/T9092



【性能参数】

型号

GQ47H-16C

GQ47H-25C

工作压力(MPa)

1.6

2.5

工作温度(℃)

-190~550

适用介质

水、蒸汽、油品

材料

阀体、阀盖

WCB

阀杆

2Cr13

球体

WCB+HCr/STL

阀座

25

填料

柔性石墨

主要外形和连接尺寸

压力级主要尺寸公称通径
253240506580100125150200250300350400450500
PN1.6MPaL100180200230290310350480480600730850980110012001250
H24260307360410483512581581617672723758791828870
9.51619283041551151152152703855028769801240
PN2.5MPaL160180200230290310350480480600730850980110012001250
H260280320260430490525604604642695742781815864905
9.516192830455912112123028940254091311201280
PN4.0MPaL160180200230290310350480480600730850980110012001250
H260280320360436492527649649701750750790832875910
1017202532455911511521302954025409131124348
PN6.4MPaL1601802002302903103504804806007308509801100--
H280300329365450509541725725781790806821858--
101720253252681061682813554986891134--
150LbL127140165178190203229356394457533910686762964914
300LbL165178190216214283305381403502568648762838914991
600LbL21622924129233035643250855966078783888999110921194

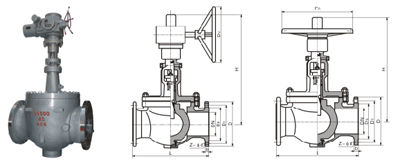

【结构图片】
